3.1 Vue multifonction
La vue multifonction donne la possibilité de croiser l’ensemble des données sur un même graphique afin d’en tirer des conclusions les plus complètes possibles.

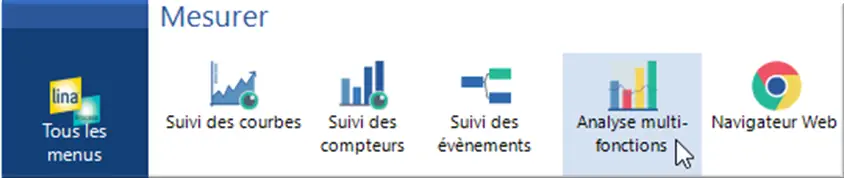

Figure 121 : Menu Analyse multifonctions
Se rendre dans Tous les menus > Mesurer > Analyse multifonctions.

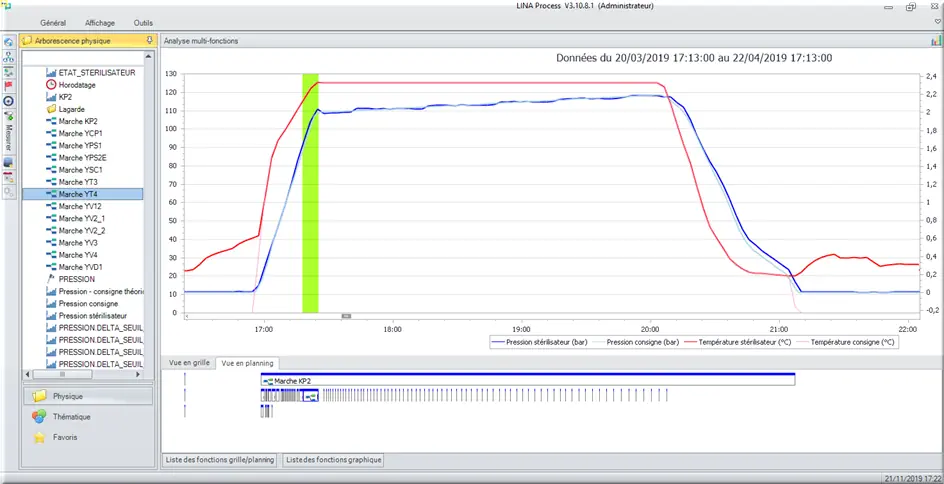

Figure 122 : Analyse à deux fonctions
Par exemple, pour un dépannage ou une optimisation d’un cycle de production, il peut être pratique de mettre côte à côte des courbes de températures et des évènements traçant la mise en marche d’une pompe ou d’une vanne dans le but d’expliquer un changement anormal sur une courbe ou un compteur.
1 – Affichage
Une vue multifonction se décompose par défaut en 2 zones : la zone du haut où seront affichés les courbes et les compteurs, la zone du bas accueillera les alarmes et les évènements.
Il existe deux affichages pour la zone du bas :
Il existe deux affichages pour la zone du bas :

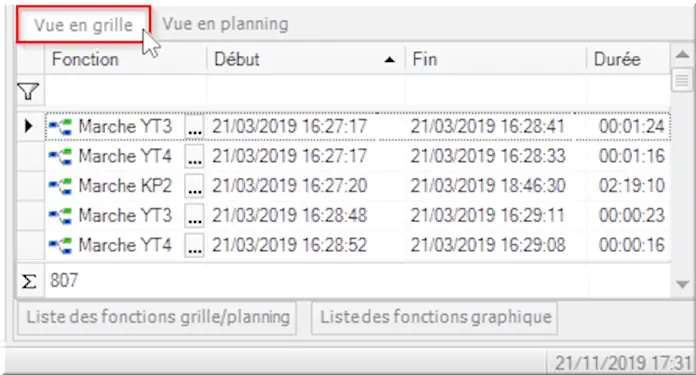

Figure 123 : Vue multifonction en grille
La vue en grille où tous les évènements et toutes les alarmes occuperont une ligne avec le détail de la date de début, la date de fin et la durée.

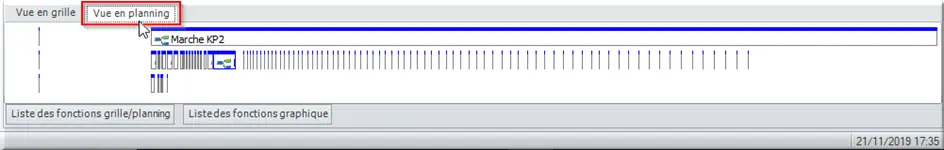

Figure 124 : Vue multifonction en planning
La vue planning où les alarmes et les évènements sont représentés avec des graphiques plus ou moins grands en fonction de leur durée.
2 – Outils d’analyse
Les différents outils d’analyse à la disposition de l’utilisateur sont les mêmes que ceux que l’on peut trouver sur les suivis des courbes et des compteurs.
2 – Outils d’analyse
Les différents outils d’analyse à la disposition de l’utilisateur sont les mêmes que ceux que l’on peut trouver sur les suivis des courbes et des compteurs.
